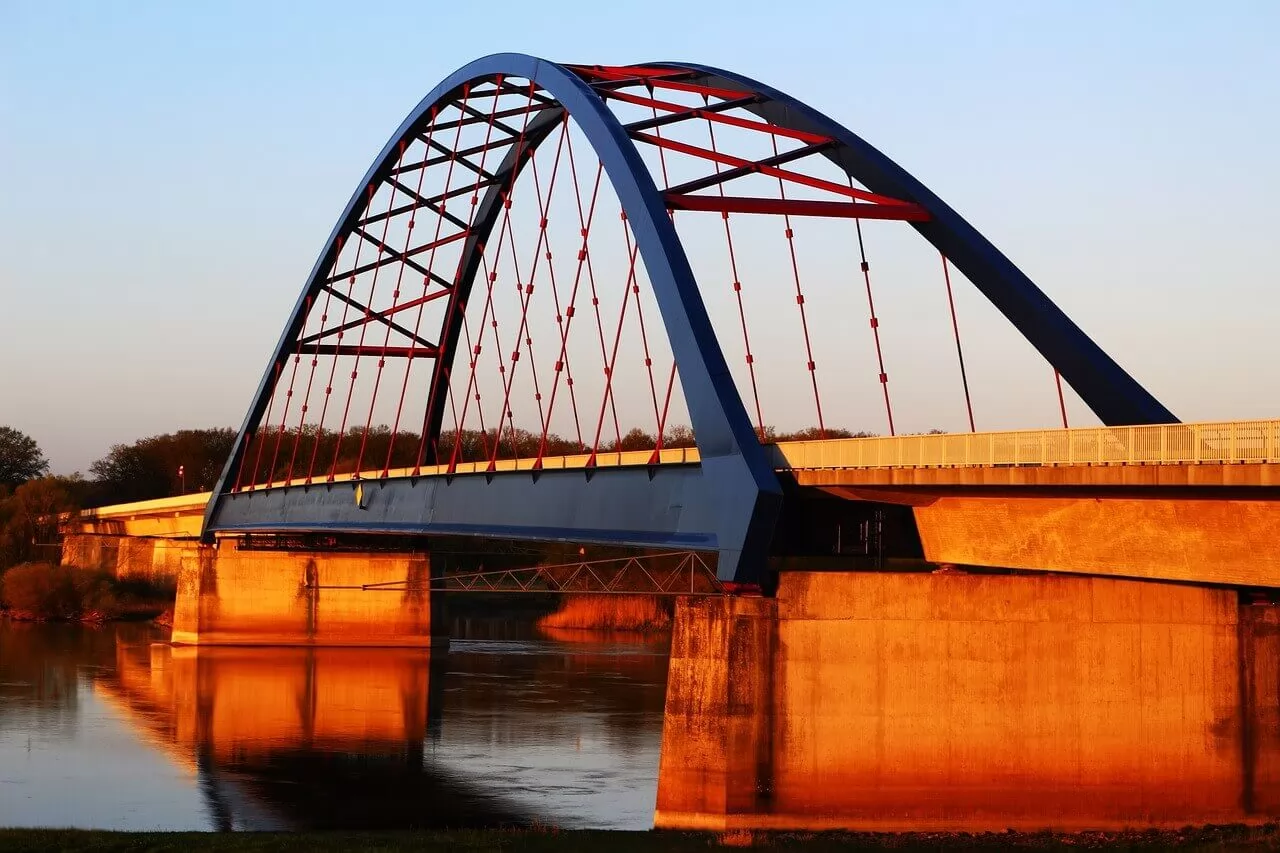

Jembatan rangka baja adalah salah satu struktur penting dalam infrastruktur transportasi. Dikenal karena kekuatan dan fleksibilitasnya, jembatan ini terdiri dari berbagai komponen yang masing-masing memiliki peran khusus dalam memastikan stabilitas dan keamanan struktur keseluruhan. Artikel ini akan mengupas bagian-bagian utama dari jembatan rangka baja dan fungsinya.
1. Gelagar Utama (Main Girder)
Fungsi
Gelagar utama adalah komponen utama yang menopang beban jembatan, termasuk beban kendaraan yang melintas dan berat sendiri struktur jembatan. Gelagar ini biasanya terbuat dari baja berkekuatan tinggi dan didesain untuk menahan gaya lentur dan geser.
Jenis
- Gelagar I: Terdiri dari satu atau beberapa gelagar berbentuk huruf "I", digunakan untuk bentang pendek hingga menengah.
- Gelagar Pelat (Plate Girder): Terdiri dari pelat baja yang dihubungkan dengan baja siku, digunakan untuk bentang menengah hingga panjang.
- Gelagar Kotak (Box Girder): Terbuat dari pelat-pelat baja berbentuk kotak, cocok untuk bentang panjang.
2. Rangka (Truss)
Fungsi
Rangka atau truss adalah struktur yang terdiri dari batang-batang baja yang dihubungkan pada simpul-simpul tertentu untuk membentuk kerangka segitiga. Rangka ini digunakan untuk mendistribusikan beban secara efisien dan menahan gaya aksial tekan dan tarik.
Jenis
- Truss Pratt: Batang diagonal menahan gaya tarik, dan batang vertikal menahan gaya tekan.
- Truss Warren: Menggunakan segitiga simetris tanpa batang vertikal, distribusi beban lebih merata.
3. Dek Jembatan (Bridge Deck)
Fungsi
Dek jembatan adalah permukaan tempat kendaraan dan pejalan kaki melintas. Dek ini mentransfer beban lalu lintas ke gelagar utama dan struktur penopang lainnya.
Material
- Beton: Digunakan untuk kekuatan dan ketahanan terhadap cuaca.
- Baja: Lebih ringan dan mudah dipasang, namun memerlukan proteksi anti karat.
4. Sambungan (Connections)
Fungsi
Sambungan adalah elemen yang menghubungkan berbagai komponen jembatan seperti gelagar, rangka, dan dek. Sambungan harus kuat dan tahan lama untuk memastikan stabilitas struktur.
Jenis
- Baut dan Mur: Digunakan untuk sambungan yang dapat dibongkar.
- Las: Digunakan untuk sambungan permanen.
- Paku Keling (Rivet): Digunakan pada struktur lama atau untuk estetika tertentu.
5. Tiang (Piers) dan Pilar (Columns)
Fungsi
Tiang dan pilar adalah komponen vertikal yang mendukung gelagar utama dan dek jembatan. Mereka menyalurkan beban dari gelagar ke fondasi.
Desain
- Tiang Tunggal: Digunakan untuk bentang pendek hingga menengah.
- Tiang Ganda: Digunakan untuk bentang panjang untuk distribusi beban yang lebih baik.
6. Bantalan (Bearings)
Fungsi
Bantalan adalah elemen yang memungkinkan pergerakan relatif antara gelagar dan pilar, mengakomodasi ekspansi termal, kontraksi, dan pergerakan akibat beban lalu lintas.
Jenis
- Bantalan Elastomer: Terbuat dari karet yang bisa menahan deformasi.
- Bantalan Baja: Memberikan dukungan kuat untuk pergerakan minimal.
7. Kabel Penggantung (Suspension Cables) dan Kabel Penopang (Stay Cables)
Fungsi
Pada jembatan gantung dan cable-stayed, kabel-kabel ini menahan dek jembatan dan menyalurkan beban ke tiang utama (pylon).
Desain
- Kabel Penggantung (Suspension Cables): Digunakan pada jembatan gantung untuk menahan dek melalui kabel vertikal.
- Kabel Penopang (Stay Cables): Digunakan pada cable-stayed bridge untuk menahan dek secara langsung dari pylon.
8. Fondasi (Foundations)
Fungsi
Fondasi adalah struktur bawah tanah yang menyalurkan semua beban jembatan ke tanah. Fondasi harus kuat dan stabil untuk mencegah penurunan atau pergeseran.
Jenis
- Fondasi Tiang Pancang (Pile Foundation): Digunakan pada tanah lunak untuk mencapai lapisan tanah keras.
- Fondasi Tapak (Spread Footing): Digunakan pada tanah keras untuk distribusi beban yang lebih luas.
Setiap bagian dari jembatan rangka baja memiliki peran yang sangat penting dalam memastikan keselamatan dan ketahanan struktur jembatan. Memahami fungsi masing-masing komponen ini membantu dalam merancang, membangun, dan memelihara jembatan yang efisien dan tahan lama. Teknologi dan material modern terus berkembang, memungkinkan desain jembatan yang lebih inovatif dan kuat di masa depan.
